Volux 21. Прорыв в диагностике!

Покупка 3D томографа для клиники является крайне ответственным шагом и вместе с тем значительно расширяет сферу услуг, которые сможет в дальнейшем оказывать это медицинское учреждение. С приобретением томографа значительно корректируется диагностика, быстрее ставится диагноз и как следствие лечение происходит оперативнее.

Развитие дентальных томографов в последнее время движется семимильными шагами, растет разрешающая способность, качество управляющей электроники, совершенствуются прикладные программы позволяющие реконструировать 3D-изображения. В данной статье мы хотели бы познакомить читателя с одним из самых совершенных дентальных томографов моделью Volux 21, известной южнокорейской компании Genoray.

Компания Genoray прекрасно известна как на внутреннем рынке Кореи, так и в международном аспекте. На российском рынке продукция компании представлена портативным рентгеновским аппаратом PORT-X II, однако на этом ее вклад в производство рентгеновской техники не завершается. Стационарные рентгены, ортопонтанографы и вершина ренгеновской техники дентальтные томографы – вот что составляет львиную долю продаж этой компании.

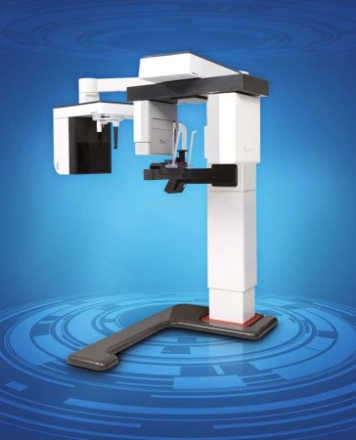

Внешне дентальный томограф Volux 21 решен в классическом для подобных аппаратов стиле – высококачественный метал и прочные пластиковые кожухи. Пациент располагается сидя в удобном кресле регулирующиеся по 6 степеням свободы. Томограф выполнен в бело-голубых тонах, плавные обводы корпуса придают достаточно массивному аппарату визуальную легкость и изящность.

Пожалуй, по своему дизайну этот аппарат может соперничать и с более именитыми аналогами. Volux 21 позволяет специалисту работать в двух режимах при стандартном поле обзора достигает 150х150 мм, а разрешение точки 0,3 мм, при режиме увеличения поле обзора сузится до значения 100х100 мм, но зерно будет уже 0,2 мм. Фокально пятно при этих значениях составляет впечатляющие 0,5 мм.

Новый постпроцессор для обработки полученного изображения позволяет на выходе получать снимки высокого качества с автоматической корректировкой слишком темных или засвеченных областей, позволяя специалисту работать с реальной картинкой. При сканировании используется метод томосинтеза или как его еще называют метод субтракционной томографии. Данное исследование, представляет собой последовательность томограмм, произведенных на заданную глубину с зафиксированным расстоянием между «срезами».

После этого полученная информация оцифровывается и обрабатывается и формируется изображение. Эта технология позволяет получить высокоточное совмещенное изображение фронтального и бокового снимков. Данный алгоритм реализован на аппаратном уровне (то есть средствами самого аппарата), при обработке изображения программными методами также можно совместить уже 2 3D–изображения в одно.

Это часто бывает необходимо, когда хирургу необходимо видеть ситуацию в динамике или реконструировать достаточно обширную область челюстно-лицевого аппарата. За постобработку изображения отвечает набор алгоритмов или как говорят программисты 3D-движок – Hive. На сегодняшний день он является одним из самых мощных для 3D-визуализации, для справки наиболее современные игровые приложения разработаны на модификациях этого движка. Еще на одной технологии применяемой при сканировании стоит остановиться подробнее.

Часто бывает необходимо сделать исследование пациенту, у которого уже установлен ряд имплантатов, мостов включая материалы с содержанием металла. Подобные артефакты могут вызвать значительные искажения при сканировании и финальном получении томограмм, для предотвращения этого и используется технология MAR на аппаратном уровне, значительно снижающая риск появления подобных искажений.

Управление Volux 21 осуществляется с помощью сенсорного дисплея, расположенного на отдельной стойке, где сгруппированы все органы управления томографом. Дисплей яркий с четкими пиктограммами, научиться управлять Volux 21 можно за очень короткий срок, благодаря тому, что все очень доступно и просто. Все функции вызываются одним прикосновением. Время сканирования, то есть время, когда человек находится под лучевой нагрузкой, составляет всего 8,5 секунд.

Использование исключительно чувствительного сенсора позволяет получить низкий уровень облучения при экспозиции. Как известно, без программного обеспечения любой даже самый совершенный томограф остается все го лишь очень дорогим, но бесполезным куском железа. Вместе с Volux 21 поставляется современная система распознавания трехмерных образов и обработки изображения «Triana».

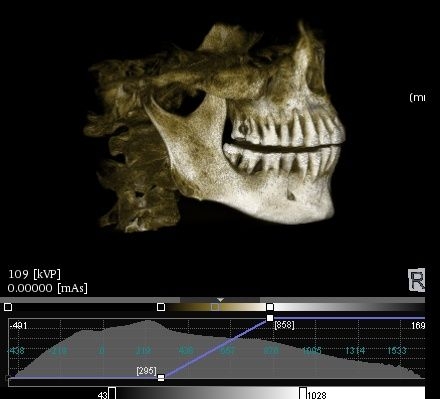

Triana позволяет оперативно строить трехмерные схемы отснятых областей и с высокой точностью визуализировать снимки полученные с томографа. На уровне пост-обработки пользователь может получить изображения в следующих форматах: черно-белое, аналог рентгеновского и изображение в формате MIP (уменьшение изображение с увеличением четкости). Кроме этого, Triana предоставляет широкие возможности для мультиленейного форматирования изображения, позволяя получать несколько видов одной сканируемой области – аксиальный, коронарный и саггитальный. Используя несколько планов, хирург имеет возможность выбрать идеальное положение для имплантата и подготовить ложе под него.

В случае если имеются два или более изображений с низким полем обзора, например в случае сканирования в режиме ZOOM, Triana позволяет совместить их, получив более крупное с сохранением высокого качества. При планировании дальнейших процедур хирургу необходимо располагать точными данными о положении частей челюстно-лицевого аппарата относительно друг друга, встроенные возможности программного обеспечения позволяет прямо на снимке произвести все необходимые измерения и вывести их в виде отчета.

Остается добавить, что Volux 21 с Triana полностью совместим с DICOM 3.0 – индустриальным стандартом получения, визуализации, классификации и хранения медицинских изображений и документов обследованных пациентов. Если организация не обладает подобной системой функция “CD SEE” позволяет сохранять полученные изображения на CD, DVD, USB-дисках.

Итак, Volux 21 является одной из самых мощных и современных на сегодняшний день томографических систем, использующих наиболее прогрессивные технологии. Благодаря месту своего производства и использованию собственных мощностей компания Genoray представила рынку еще и один из самых доступных аппаратов такого уровня, что позволяет говорить о новом витке конкуренции среди производителей этого высокотехнологичного оборудования.
